Аппаратные платформы

К машинам в зависимости от их назначения предъявляются различные технологические и конструктивные требования. Каждая из предлагаемых аппаратных платформ SIMOTION имеет свои определенные преимущества в конкретной области применения. Эти платформы могут легко комбинироваться и взаимодействовать друг с другом, что особенно важно при использовании модульной концепции машин.

  • SIMOTION D – на базе привода
  • SIMOTION C — на основе ПЛК
  • SIMOTION P — на основе ПК

Показать больше

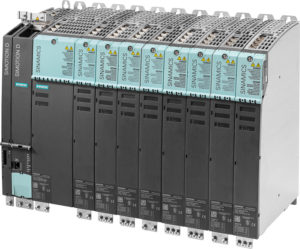

SIMOTION D – на базе привода

Компактное мультиосевое решение на базе привода.

Линейка контроллеров SIMOTION D сочетает в себе два устройства: контроллер и модуль управления приводом SINAMICS S120. Эта особенность позволяет создавать очень компактные и масштабируемые решения.

Линейка SIMOTION D состоит из следующих контроллеров: D410-2, D410-2 DP/PN, D425-2, D425-2 DP/PN, D435-2, D435-2 DP/PN, D445-2 DP/PN, D455-2 DP/PN.

  • Экономическая эффективность – за счет интеграции функции управления движением, логического управления и технологических функций;
  • Компактная конструкция – уменьшает размеры шкафа управления;
  • Быстродействие – за счет исключения промежуточных интерфейсов.

Область применения:

  • Компактные машины
  • Машины с децентрализованной структурой управления, в частности с  многоосевым управлением
  • Машины построенные по модульному принципу, например, как дополнение к Simotion P или к Simotion C
  • Задачи с высокими требованиями по синхронизации осей.

SIMOTION C — на основе ПЛК

SIMOTION C – это контроллер с функциями управления движением в конструктивном исполнении SIMATIC S7-300. В версии DP он имеет 4 встроенных входа для энкодеров, 4 встроенных выхода для регулирования приводов с аналоговым заданием и встроенную периферию. В версии PN он имеет 4-и порта PROFINET. SIMOTION C240 может оснащаться дополнительными модулями периферии из линейки ET 200M. Вне зависимости от исполнения SIMOTION С, контроллер имеет два независимых интерфейса PROFIBUS, которые поддерживают профиль PROFIdrive. По сравнению с другими контроллерами семейства SIMOTION контроллер С240 имеет высокую производительность на уровне SIMOTION D435-2 или S7-317.

Преимущества:

  •     Гибкость – за счет использования линейки устройств SIMATIC S7, что оптимально подходит для задач автоматизации,
  •     Универсальность управления приводом – за счет возможности управления цифровыми, аналоговыми и шаговыми двигателями,
  •     Простота – за счет знакомой и дружественной пользователю конструкции.

Область применения:

  •     Благодаря своему конструктиву Simotion C максимально гибок в своей конфигурации,
  •     Задачи с большим количеством входных и выходных сигналов.



SIMOTION P — на основе ПК

SIMOTION P – это система управления движением на базе персонального компьютера (ПК).

В качестве операционной системы в SIMOTION P используется Windows XP Professional с расширением реального времени SIMOTION. Благодаря использованию платформы ПК данный контроллер имеет максимально высокий уровень производительности в индустрии. Более того, в данном контроллере могут обрабатываться специализированные программы, написанные на платформе ПК, и программы управления движением, например, инжиниринговое программное обеспечение, приложения панели оператора, стандартные приложения ПК и т.д.

Для SIMOTION P можно использовать несколько вариантов панели визуализации: размеры 12 или 15 дюймов, различных типов: сенсорные панели или с мембранными кнопками.

Серия контроллеров SIMOTION P выпускается в двух исполнениях:

  • P320,
  • P350.

SIMOTION P320 выпускается в конструктиве промышленного ПК microbox без единой движущейся части. Контроллер SIMOTION P350 — в классическом исполнении промышленного контроллера. Контроллер имеет два интерфейса PROFIBUS и PROFINET для коммуникаций с приводами, распределенной периферей и любыми другими устройствами.



Преимущества:

  • Вычислительная мощность за счет использования высокопроизводительного процессора,
  • Надежная работа даже в самых жестких условиях, за счет использования специальных аппаратных компонентов, пригодных к промышленной среде,
  • Открытая архитектура, за счет доступности стандартных приложений на базе Windows



Область применения:

  • Крупные многоосевые задачи,
  • Задачи, требующие малые времена опроса,
  • Кроссплатформенные решения.
