Газовые анализаторы непрерывных процессов

Поточные газовые анализаторы используются для непрерывного определения концентрации одного или более газов в газовой смеси, что позволяет управлять и контролировать потоки процесса.

Газоанализаторы “Сименс” используют различные физические или электрохимические методы измерения в зависимости от применения.

Поточные газовые анализаторы “Сименс” используются в промышленности в течение более 40 лет и известны их качеством, надежностью и точностью измерений.

Оптимальные решения доступны для всех видов применений, например:

  • извлечение и подготовка пробы (Extractive) или измерение по месту (In-situ)
  • панельное (19”) или настенное (полевое) исполнение,
  • взрывозащищенные варианты приборов,
  • коррозионно-стойкие версии,
  • различные типы связи (аналоговые и дискретные входы/выходы и сетевые решения).

Для всего ряда 6-ой серии газоанализаторов, а также ULTRAMAT 23, доступен Ethernet, как основная коммуникационная платформа связи через TCP/IP протокол или полевые системные шины PROFIBUS DP, PROFIBUS РА. В этом случае, анализаторы могут легко быть связаны с высокоуровневыми системами управления, создавая основание для комплексной автоматизации и решений в промышленном анализе.

Измерение кислорода

Газоанализатор OXYMAT 6 представляет собой высокоточный прибор с парамагнитным  детектором  и предназначен для определения содержания кислорода в  технологических  газовых потоках и дымовых газах. Для работы необходим газ сравнения, это может быть воздух, азот, кислород. Выпускается в панельном 19” и настенном варианте. Может применяться в опасных зонах (OXYMAT 6F). Это очень надежный прибор, сохраняющий стабильно точные показания в течение многих лет.
Газоанализатор OXYMAT 61 представляет собой высокоточный прибор с парамагнитным  детектором  и предназначен для определения содержания кислорода в  технологических  газовых потоках и дымовых газах. Для работы необходим газ сравнения, это может быть воздух, азот, кислород. Выпускается только в панельном 19” варианте и может применяться только в безопасных зонах. Это более экономичное решение, по сравнению с ULTRAMAT 6.

Газовый анализатор OXYMAT 64 используется для измерения следов кислорода в газах. Прибор может измерять концентрации кислорода в диапазоне 0-10 ppm, имеет сенсоры из диоксида циркония (ZrO2). Выпускается только в 19” панельном корпусе (IP20) и может размещаться только в безопасной зоне.

Показать больше

ИК-фотометры плюс измерение кислорода

Газоанализатор ULTRAMAT 23 предназначен для определения содержания газов, поглощающих в инфракрасной области спектра (IR), например СО, СО2, SO2, NO, CH4. Прибор обеспечивает измерения до трех (IR) компонентов в технологических и дымовых газах, воздухе рабочей зоны и т.д. Встроенный электрохимический сенсор позволяет измерять также и кислород. Выпускается только в панельном 19” варианте (IP20) для работы в безопасных зонах. Это очень экономичное и эффективное решение.

Газоанализатор Ultramat 6 представляет собой высокоточный прибор с инфракрасным фотометром  в качестве детектора  и предназначен для определения содержания газов, поглощающих электромагнитное излучение в инфракрасном диапазоне спектра, такие как СО, СО2, SO2, CH4, NO, NH3, CHn  и др., в воздухе, технологических газовых потоках и дымовых газах. Он может быть одно или двухканальным, измерять до 3-х компонентов и работает по принципу двухлучевого переменного излучения. Разработан для микроизмерений и качественного контроля технологических процессов. Выпускается в панельном и настенном варианте. Не измеряет концентрацию кислорода. Применяется в опасных зонах (ULTRAMAT 6F).

Газоанализатор OXYMAT 6 / ULTRAMAT 6 представляет собой OXYMAT 6 и ULTRAMAT 6, размещенные в одном 19” панельном корпусе. Это более дешевый вариант измерения до 2-х компонентов в инфракрасном диапазоне и кислорода парамагнитных способом. Эта версия прибора может использоваться только в безопасной зоне.

Измерение водорода и инертных газов

Газоанализатор CALOMAT 6 представляет собой прецизионный  малоинерционный прибор с детектором теплопроводности и предназначен для анализа технологических двух-компонентных (водород в азоте) или квазидвухкомпонентных (диоксид углерода в воздухе) газовых потоков. Принцип измерения основывается на различной теплопроводности газов и в первую очередь, для качественного определения водорода и гелия. Используется также для измерения концентрации CO2 и CH4.Выпускается в панельном 19” (IP20) и настенном варианте (IP65). Может применяться в опасных зонах (CALOMAT 6F).

Основное отличие CALOMAT 62 от CALOMAT 6 – это измерение концентраций в коррозионных средах. Используется для измерений концентраций H2, NH3, SO2, Cl2 и CO2.

Измерение суммарных углеводородов

Газоанализатор FIDAMAT 6 используется для суммарного измерения углеводородов. Прибор также подходит для измерений в корродирующих и конденсирующих газовых смесях.

Принцип измерения основывается на методе обнаружения пламенной ионизации (FID) с пределом обнаружения около 0,1 ppm. При сжигании углеводородов в пламени водорода образуются ионы, которые под действием электрического поля в свою очередь преобразуются в ток. Полученная сила тока является мерой количества атомов углерода. Выпускается в панельном 19” (IP20) корпусе.

Лазерный фотометр

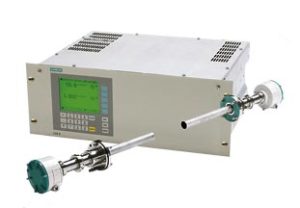

Прибор LDS 6 принципиально отличается от других приборов 6-ой серии тем, что измерение производится по месту (In-situ), то есть, исключая отбор и подготовку пробы.  Газоанализатор LDS 6 по принципу действия представляет собой высокоточный лазерный фотометр и предназначен для  определения в «проблемных» газовых потоках компонентов, поглощающих излучение в инфракрасном диапазоне, а также, для измерения содержания кислорода и температуры непосредственно в факеле. К измеряемым газам относятся: NH3, HCl, HF, CO, H2O, CO2

SIMATIC PDM и SIPROM GA

Для конфигурирования, параметрирования, тестирования и обслуживания газоанализаторов могут быть использованы программные продукты SIMATIC PDM и SIPROM GA. Это возможно при подключении приборов через порт RS-485 в сети, такие как Ethernet, Profibus DP, Profibus PA и т.д
